Realizacija uređaja za rano otkrivanje požara u šumi
Povodom Svjetskog dana zaštite okoliša učenici naše Škole su uspješno realizirali uređaj za rano otkrivanje požara u šumi. Iako smo još uvijek u svojim virtualnim učionicama profesor Marko Knežević s učenicima je uspio sastaviti kako bi konačni proizvod trebao izgledati. Uređaj je testiran u kontroliranim uvjetima na temperaturu i dim te je spreman za upotrebu. Nažalost zbog trenutačne epidemiološke situacije nismo otišli u Turopoljski lug i tamo zaista zavezali uređaj za stablo, međutim prvom prilikom planiramo to i učiniti. Ovo je zaista vrijedan rad koji smo uspjeli upogoniti uz pomoć baterija i bez prisustva bežićne internetske veze što znači da je spreman za postavljanje u bilo kojem dijelu šume na kojem postoji GSM signal.

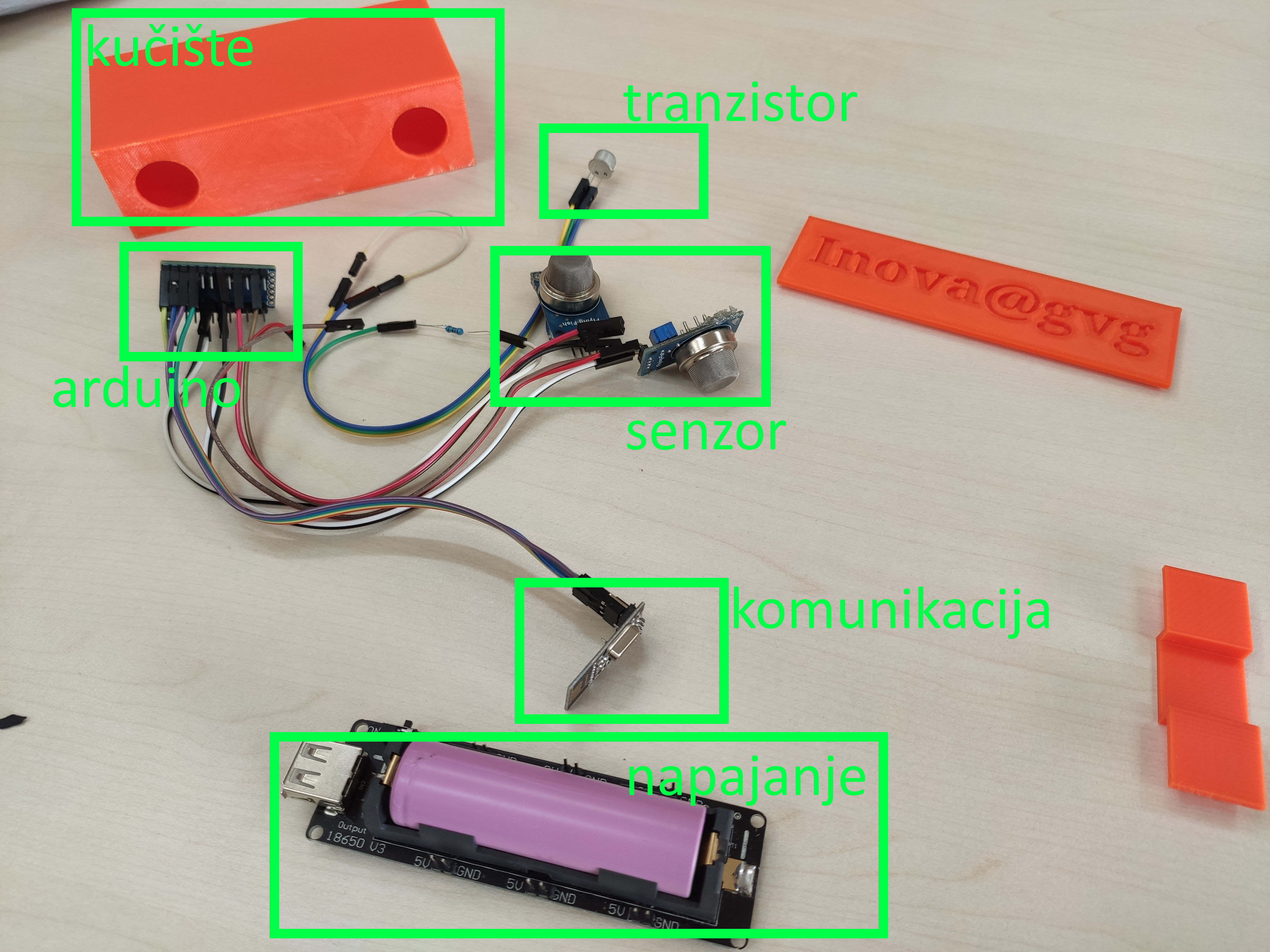

Tehničke specifikacije:
- Kućište
- Arduino
- Senzor
- Tranzistor
- Komunikacija
- Napajanje
- Kućište
Za izradu korišten 3d printer i ABS materijal. Dimenzije: 120 mm x 30 mm x 60 mm
ABS materijal je otporan na udarce, toplinu i kemikalije. Ima visoku otpornost i na niske temperature. - Arduino
Središnji dio sustava ja Arduino Pro Mini (3.3V, 8 Mhz). Ima izrazito nisku potrošnju od samo 4 mAh.
Očitava dobivene vrijednosti senzora, obrađuje ih i po potrebi šalje ostalim elementima sustava. - Senzor
MQ2 senzor za očitavanje prvenstveno koncentracije dima, a zatim i LPG plinova, alkohola, propana, hidrogena, metana i ugljičnog monoksida
MQ9 senzor za očitavanje zapaljivih plinova, metana, propana i ugljičnog monoksida
Senzori su najveći potrošači i najviše utječu na autonomiju cjelokupnog sustava. - Tranzistor
NPN tranzistor se koristi kao pomoćni element. Odnosno pomoću njega se pali i gase senzori kako bi postigli optimalni utrošak energije. - Komunikacija
NRF24L01+ modul se koristi za bežičnu komunikaciju između pojedinih elemenata u sustavu. Omogućuje komunikaciju unutar sustava bez internetske veze. - Napajanje
Autonomiju osigurava Li-Ion baterija 18650 baterija kapaciteta 4000 mAh i odgovarajući modul. Modul za izlazni napon daje 3.3V i 5V pa omogućuje korištenje širokog spektra senzora.
