ORTOGONALNO PROJICIRANJE - ZADATCI ZA UČENIKE 5.r.

Autor: Sanja Marolin Brljačić, 2. 10. 2023.

Dragi petaši, ovo su zadatci za vježbu iz cjeline/teme Tehničko crtanje - Crtanje ortogonalnih projekcija (nacrt, tlocrt i bokocrt). Zadatci su kotirane skice (prostoručni crteži), a rješenja se nalaze ispod zadataka (nacrtana priborom za tehničko crtanje).

NAPOMENA: Vodite računa da se SKICA crta i kotira prostoručno (bez pribora za tehničko crtanje). Rješenja se nalaze klikom na OPŠIRNIJE.

RJEŠENJA ZADATAKA!

NAPOMENA: udaljenost svake projekcije (nacrta, tlocrta i bokocrta) od osi je 10 mm! Ortogonalne projekcije ne kotiramo osim ako to nije navedeno u zadatku.

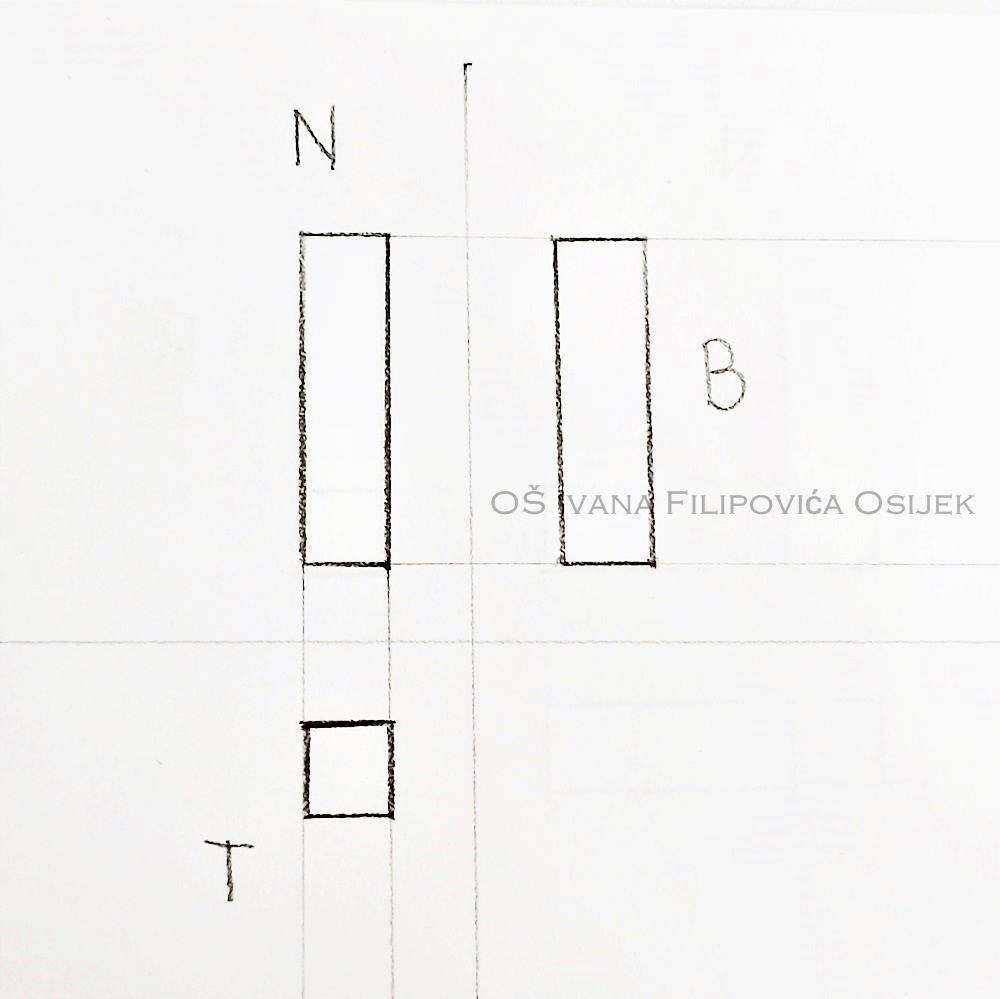

1. ZADATAK

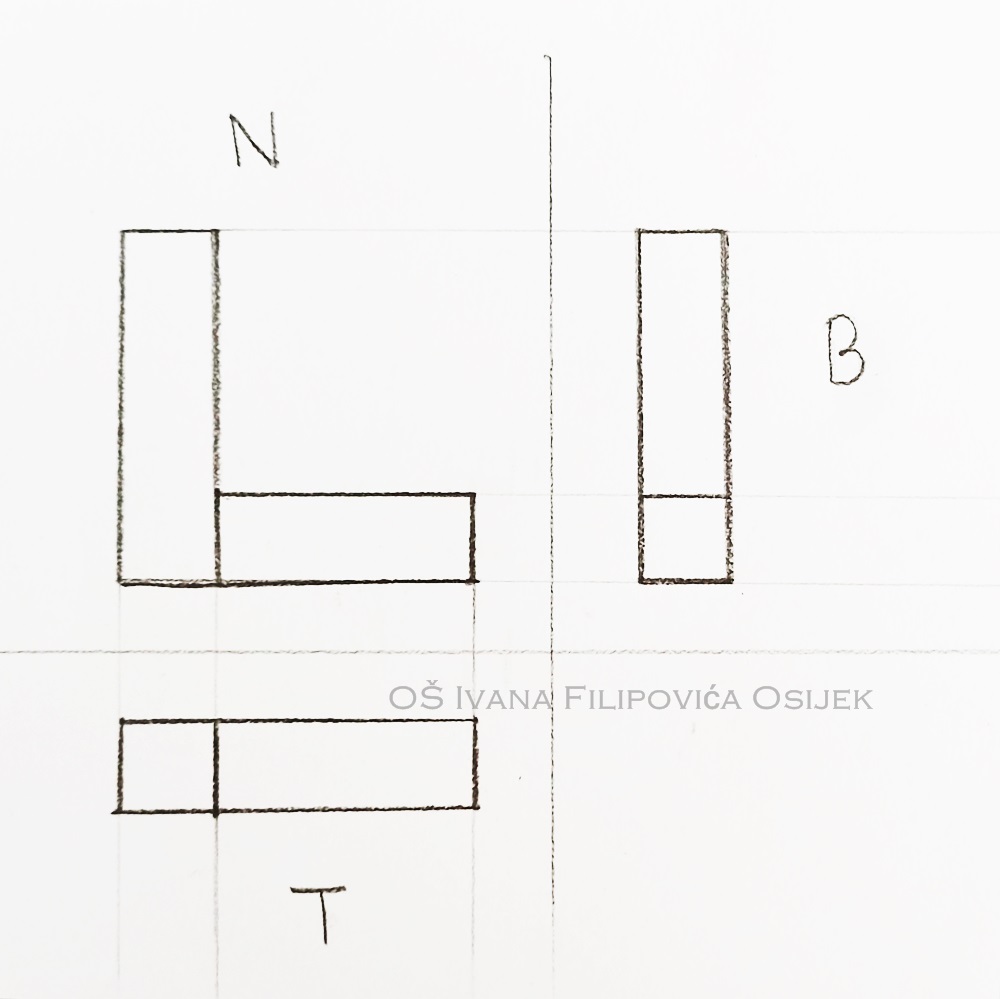

2. ZADATAK

NAPOMENA: primjetite da se nevidljive crte iz tlocrta crtaju crtkanom uskom crtom. Vidljive crte crtaju se neprekidnom širokom crtom.

3. ZADATAK

[
